씨에이엔지니어링㈜ 홈페이지를 방문해 주셔서 감사합니다.

제품

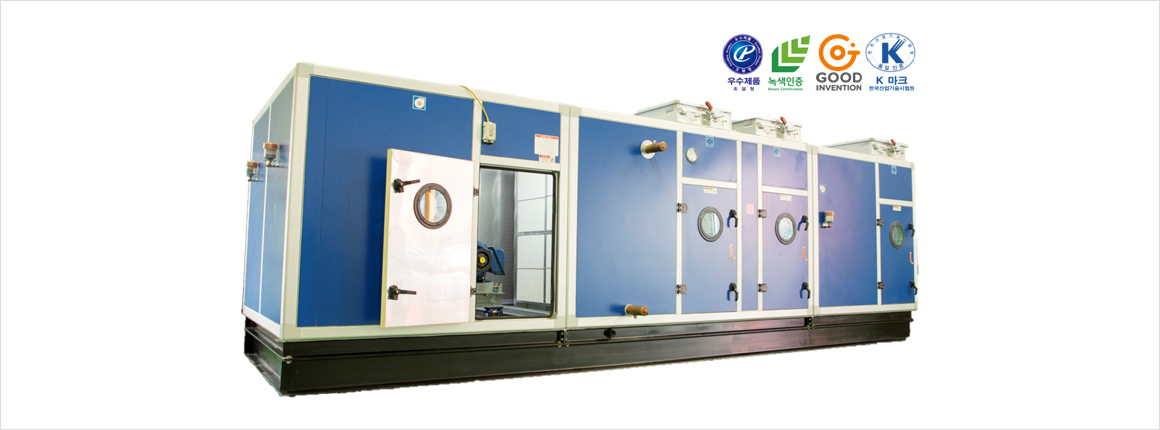

공기조화기(Air Handling Unit)

형   식 내용
공기조화기 20CMM ~ 1200CMM
공기조화기 + 직팽식/EHP/GHP 20CMM ~ 1200CMM
공기조화기 + 전열교환기 20CMM ~ 1200CMM

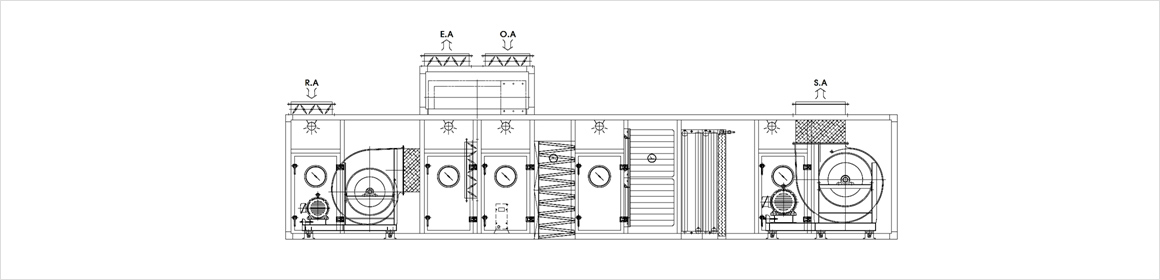

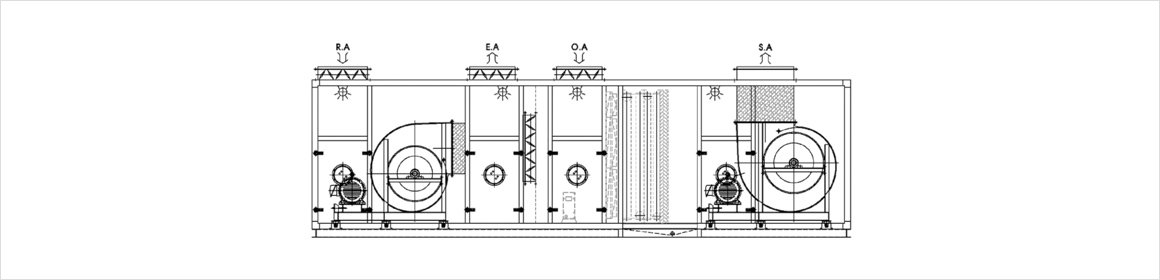

공기조화기 구성

베이스 및 프레임(Base or Frame)

베이스는 일반 구조용 압연강재(KSD 3503)을 사용하여 하중에 충분히 견딜 수 있는 구조로 하였으며, 프레임은 특수 설계 제작된 AL 압출 프레임과 연결구의 조립식으로 구성됩니다.

케이싱 및 판넬(Casing or Panel)

스테인레스 스틸과 아연도 철판을 제외한 모든 강재는 탈지 및 인산피막 처리 후 정전식 분체 도장을 실시한 후 전열식 적외선 방식의 건조터널에서 건조 시킴으로 제품의 고급화를 실시하였습니다.

댐퍼(Damper)

익형(Air Foil)형상 AL 앞출품의 Blade를 사용하여 높은 풍속에서도 공기 저항이 적고 기밀성이 탁월한 Air Tight Type 댐퍼를 사용합니다.

에어필터(Air Filter)

기본적으로 Panel형 구조로 제작하고 여재는 부직포를 사용하여 정압손실을 최소화하였으며 세척이 가능하도록 하였습니다.

냉각 및 가열코일(Cooling or Heating Coil)

이음매 없는 인탈산 동관(KSD 5301-순도 99.9%)과 Corrugate AL Fin(KSD 67-0.1t이상)을 성형, 적층, 삽입한 후 열전도율을 최대로 하기 위하여 유압 기계식 볼 확관 방식을 채택하였으며,
Non-Freezing Coil등 용도에 따라 다양한 형태의 제작이 가능합니다.

송풍(Fan)

고효율 저소음 Fan을 사용합니다. 이로 인하여 높은 효율과 절전 운전이 가능하며, 에너지 절감효과를 얻을 수 있습니다. 또한 송풍기 회전날개는 정밀히 제작되어 거의 완전히 정적 및 동적 평형을
나타내므로 진동, 소음이 적고 제어링의 수명을 연장시킴은 물론 공기조화기의 수명을 연장시켰습니다.

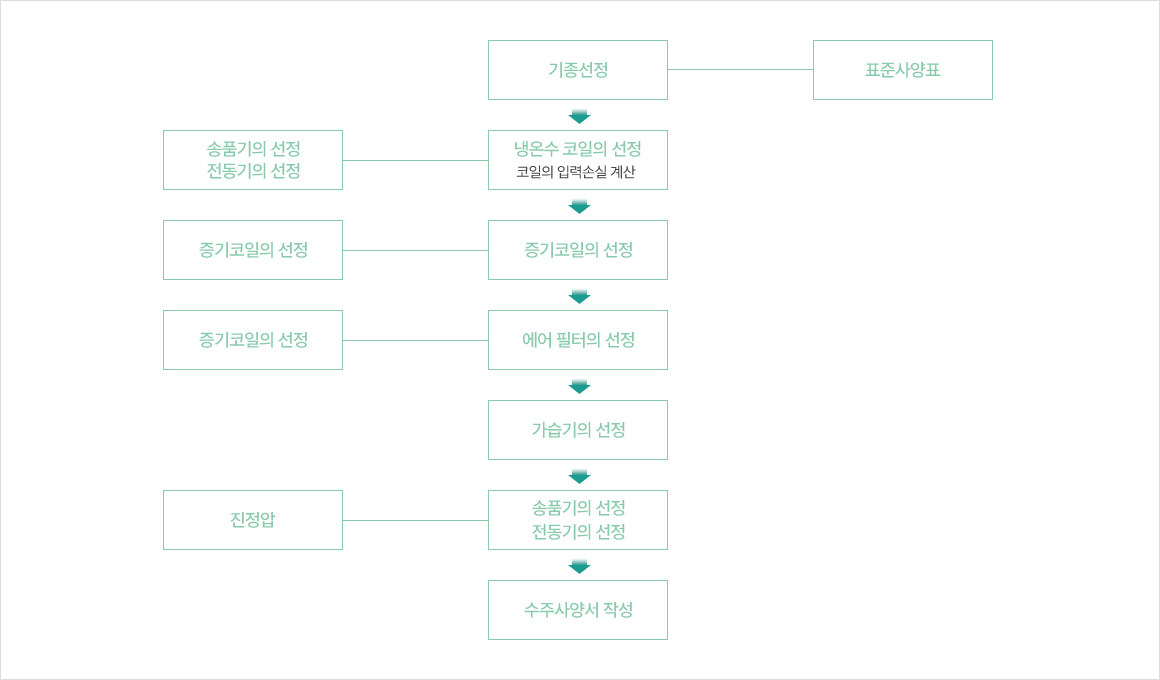

공기조화기 기존 선정 방법

선정 필요조건
  1. 1) 풍량 : m³/min.m³/h
  2. 2) 정압 : mmAq
  3. 3) 냉방열량 : kcal/h
  4. 4) 난방열량 : kcal/h
  5. 5) 냉·온수 입구온도 : C
  6. 6) 냉·온수 유량 : m³/h
  7. 7) 증기조건( 압력·온도) : kg/cm²G.C
  8. 8) 가습방법 및 압력 : kg/cm²G
  9. 9) 가습량 : kg/h
  10. 10) 에어필터 사양
  11. 11) 설치조건 : MOTOR 토출방향 · 댐퍼위치 · 배관방향

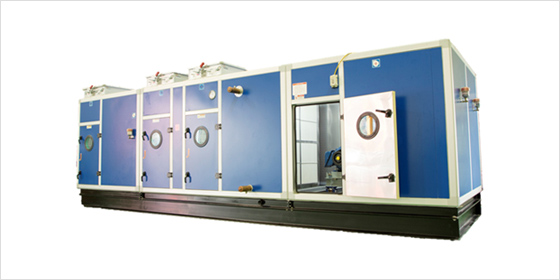

공기조화기

  • 냉난방 에너지 절약이 가능한 공기조화기
  • 냉난방 코일 내부 스케일 발생 최소화로 코일 내구성 향상 및 열전달 성능 향상
  • 중소기업청 성능인증, 녹색인증, 우수발명품, 조달우수제품 인증을 취득한
    에너지절감형 공기조화기
구분 CAS-0050 CAS-0060 CAS-0090 CAS-0120 CAS-0160 CAS-0200 CAS-0240 CAS-0280
풍량 (CMM) 50 70 100 130 170 210 250 290
냉방용량 (kW) 20.3 41.6 57.1 72.7 93.5 114.3 135 155.8
난방용량 (kW) 36.3 45.6 61.1 77.1 103 130 155 177
가습용량 (kg/h) 6 9 12 15 19 24 28 32
PRE FILTER ● ● ● ● ● ● ● 28
MED-FILTER ● ● ● ● ● ● ● ●
구분 CAS-0320 CAS-0400 CAS-0500 CAS-0600 CAS-0700 CAS-0800 CAS-0950 CAS-1100
풍량 (CMM) 350 440 540 640 740 850 1000 1200
냉방용량 (kW) 187 233.7 290 337.6 389.6 467.5 571.3 675.2
난방용량 (kW) 206 247.7 314 371.6 433.6 501.5 601.3 706.2
가습용량 (kg/h) 38 48 58 69 80 95 116 138
PRE FILTER ● ● ● ● ● ● ● ●
MED-FILTER ● ● ● ● ● ● ● ●

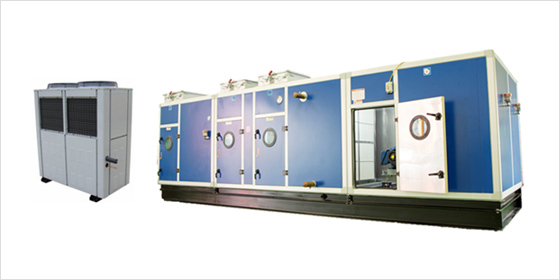

공기조화기 + 실외기(직팽식, EHP, GHP)

  • 냉난방 에너지 절약이 가능한 공기조화기
  • 냉난방 코일 내부 스케일 발생 최소화로 코일 내구성 향상 및 열전달 성능 향상
  • 중소기업청 성능인증, 녹색인증, 우수발명품, 조달우수제품 인증을 취득한
    에너지절감형 공기조화기
  • 열원의 분리 및 개별운전이 가능한 CONDENSING UNIT 적용
  • 실외기 조합형 공조 유니트
구분 CAS-0050
H/GH		 CAS-0060
H/GH		 CAS-0090
H/GH		 CAS-0120
H/GH		 CAS-0160
H/GH		 CAS-0200
H/GH		 CAS-0240
H/GH		 CAS-0280
H/GH
풍량 (CMM) 50 70 100 130 170 210 250 290
냉방용량 (kW) 20.3 41.6 57.1 72.7 93.5 114.3 135 155.8
난방용량 (kW) 36.3 45.6 61.1 77.1 103 130 155 177
가습용량 (kg/h) 6 9 12 15 19 24 28 32
PRE FILTER ● ● ● ● ● ● ● ●
MED-FILTER ● ● ● ● ● ● ● ●
구분 CAS-032
H/GH		 CAS-0400
H/GH		 CAS-0500
H/GH		 CAS-0600
H/GH		 CAS-0700
H/GH		 CAS-0800
H/GH		 CAS-0950
H/GH		 CAS-1100
H/GH
풍량 (CMM) 50 70 100 130 170 210 250 290
냉방용량 (kW) 20.3 41.6 57.1 72.7 93.5 114.3 135 155.8
난방용량 (kW) 36.3 45.6 61.1 77.1 103 130 155 177
가습용량 (kg/h) 6 9 12 15 19 24 28 32
PRE FILTER ● ● ● ● ● ● ● ●
MED-FILTER ● ● ● ● ● ● ● ●

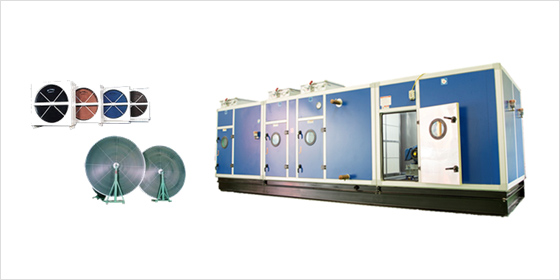

공기조화기 + 전열교환기

  • 냉난방 에너지 절약이 가능한 공기조화기
  • 냉난방 코일 내부 스케일 발생 최소화로 코일 내구성 향상 및 열전달 성능 향상
  • 중소기업청 성능인증, 녹색인증, 우수발명품, 조달우수제품 인증을 취득한
    에너지절감형 공기조화기
  • 실내 폐열 회수로 인한 에너지 절감(고효율 전열교환기)
  • 전열교환기 조합형 공조 유니트
구분 CAS-0050E CAS-0060E CAS-0090E CAS-0120E CAS-0160E CAS-0200E CAS-0240E CAS-0280E
풍량 (CMM) 50 70 100 130 170 210 250 290
냉방용량 (kW) 20.3 41.6 57.1 72.7 93.5 114.3 135 155.8
난방용량 (kW) 36.3 45.6 61.1 77.1 103 130 155 177
가습용량 (kg/h) 6 9 12 15 19 24 28 32
PRE FILTER ● ● ● ● ● ● ● ●
MED-FILTER ● ● ● ● ● ● ● ●
구분 CAS-0320E CAS-0400E CAS-0500E CAS-0600E CAS-0700E CAS-0800E CAS-0950E CAS-1100E
풍량 (CMM) 350 440 540 640 740 850 1000 1200
냉방용량 (kW) 187 233.7 290 337.6 389.6 467.5 571.3 675.2
난방용량 (kW) 206 247.7 314 371.6 433.6 501.5 601.3 706.2
가습용량 (kg/h) 38 48 58 69 80 95 116 138
PRE FILTER ● ● ● ● ● ● ● ●
MED-FILTER ● ● ● ● ● ● ● ●
